Lift
- Mit dem Lift können Werkstückträger (WT) von einer Förderebene in eine andere umgesetzt werden
- Die untere Förderebene ist min. 300 mm über dem Fußboden angeordnet
- Der maximale Hub beträgt 900 mm
- Der Antrieb der Hubachse erfolgt wahlweise pneumatisch oder elektrisch, der Antrieb der Förderstrecke ist elektrisch
- Die Förderstrecke innerhalb des Lifts ist mit Zahnriemen ausgeführt
- Vorzugsgrößen der Werkstückträger: 200 x 200, 250 x 250, 300 x 300, 350 x 350, 400 x 400, 500 x 500, 600 x 600 und 800 x 800 mm
Nicht quadratische Werkstückträger-Abmessungen sind auf Anfrage erhältlich - Das max. Werkstückträger-Gewicht ist entsprechend einer max. Streckenlast von 100 kg/m begrenzt

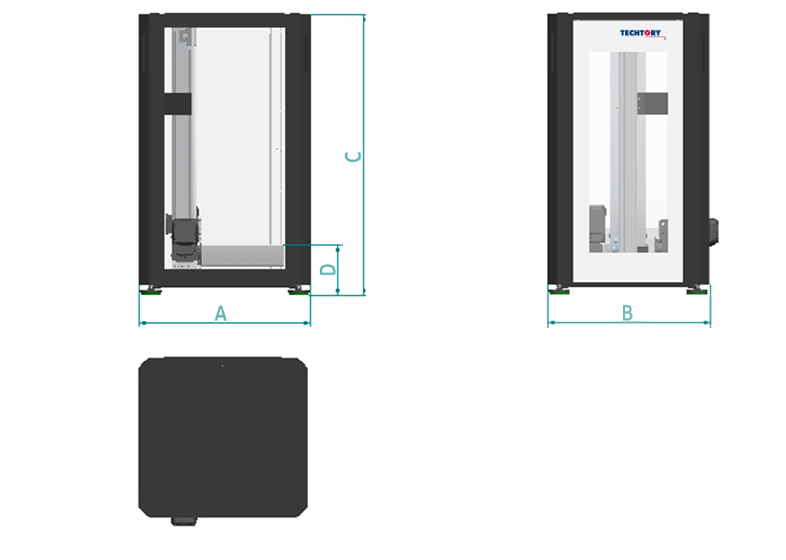

| Länge (A) | 940 mm |
| Breite (B) | 890 mm |
| Höhe (C) | 1.540 mm |
| Höhe unterer Förderebene (D) | mind. 300 mm |
| Hub | max. 900 mm |
| Werkstückträger | max. 400 x 400 mm |
| Werkstückträger-Gewicht | max. 40 kg |
