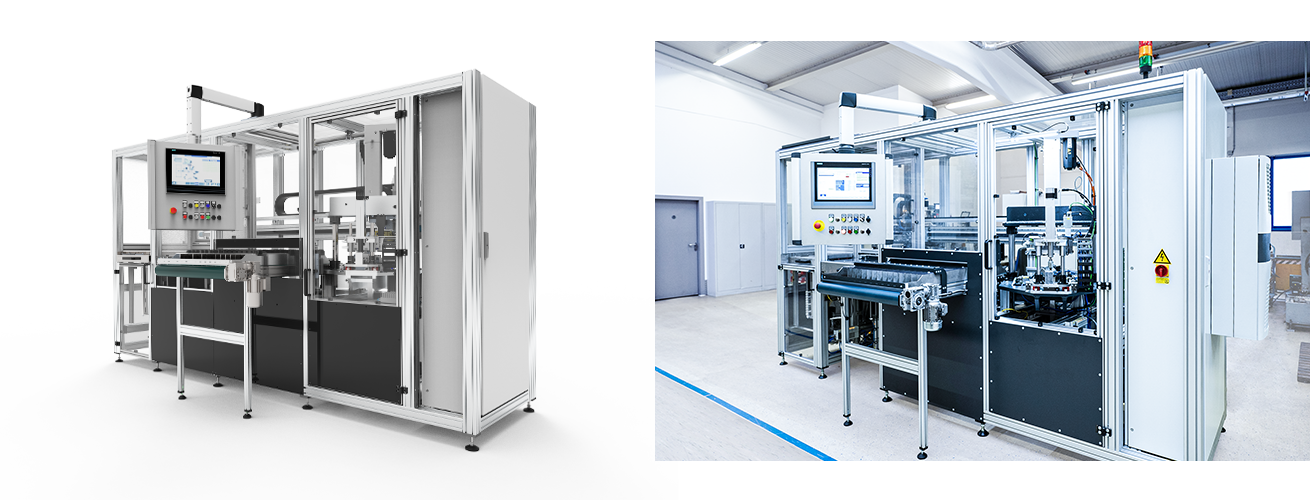

Montageautomation – Montage- und Prüfanlage für Lagerbaugruppen
Autarke, halbautomatische Fügeanlage zur Montage von Einzelteilen zu einer Baugruppe mit anschließender Drehmomentprüfung
Werkstück: |
Lagergehäuse, Nadellager, Innenring für Nadellager, Bolzen |
Aufgabe: |
Die Lagergehäuse sollen in einer halbautomatischen Anlage mit Nadellagern, Innenringen und Bolzen zu fertigen Baugruppen gefügt und anschließend einer Drehmomentprüfung unterzogen werden. |
Lösung: |
In einer autark arbeitenden Montagezelle werden Baugruppen gefügt und geprüft. Dabei werden die Lagergehäuse manuell in einen TECHTORY-feeder-storage eingelegt. Durch räumliche Trennung von Bediener- und Maschinenseite kann die Bestückung parallel zum Hauptprozess erfolgen. Durch eine Hubeinheit wird das abzunehmende Teil dem Entnahmehandling immer auf gleichem Niveau präsentiert. Die weiteren Einzelteile werden ebenfalls manuell in Pufferspeicher eingefüllt.
Ein Handling transportiert die Teile nacheinander in der benötigten Reihenfolge in die Einpress- und Prüfstation. Das Einpressen und Eindrehen erfolgt über eine Servopresse mit Kraft-/Wegüberwachung. Ein Drehmodul mit Drehmomentsensor überprüft abschließend die Leichtgängigkeit der Lager. Gutteile werden auf ein Pufferband abgelegt, Ausschussteile werden ausgeschleust. |
Kundennutzen: |
Komfortable Bedienung, durch räumliche Trennung von Bediener- und Maschinenseite ist die Beladung mit Rohteilen während des Prozesses möglich, hohe Pufferkapazität, Sicherheitsabfragen, integrierte Qualitätsprüfung, Möglichkeit zur Umrüstung auf verschiedene Varianten |
Werkstück:
Lagergehäuse, Nadellager, Innenring für Nadellager, Bolzen
Aufgabe:
Die Lagergehäuse sollen in einer halbautomatischen Anlage mit Nadellagern, Innenringen und Bolzen zu fertigen Baugruppen gefügt und anschließend einer Drehmomentprüfung unterzogen werden.
Lösung:
In einer autark arbeitenden Montagezelle werden Baugruppen gefügt und geprüft. Dabei werden die Lagergehäuse manuell in einen TECHTORY-feeder-storage eingelegt. Durch räumliche Trennung von Bediener- und Maschinenseite kann die Bestückung parallel zum Hauptprozess erfolgen. Durch eine Hubeinheit wird das abzunehmende Teil dem Entnahmehandling immer auf gleichem Niveau präsentiert. Die weiteren Einzelteile werden ebenfalls manuell in Pufferspeicher eingefüllt.
Ein Handling transportiert die Teile nacheinander in der benötigten Reihenfolge in die Einpress- und Prüfstation. Das Einpressen und Eindrehen erfolgt über eine Servopresse mit Kraft-/Wegüberwachung.
Ein Drehmodul mit Drehmomentsensor überprüft abschließend die Leichtgängigkeit der Lager. Gutteile werden auf ein Pufferband abgelegt, Ausschussteile werden ausgeschleust.
Kundennutzen:
Komfortable Bedienung, durch räumliche Trennung von Bediener- und Maschinenseite ist die Beladung mit Rohteilen während des Prozesses möglich, hohe Pufferkapazität, Sicherheitsabfragen, integrierte Qualitätsprüfung, Möglichkeit zur Umrüstung auf verschiedene Varianten
